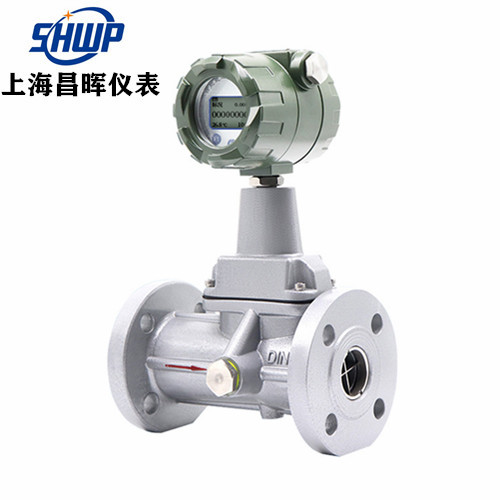

產品概述

旋進旋渦流量計是我公司開發研制的具有國內***水平的新型氣體流量儀表。該流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。

結構與工作原理

2.1流量計結構

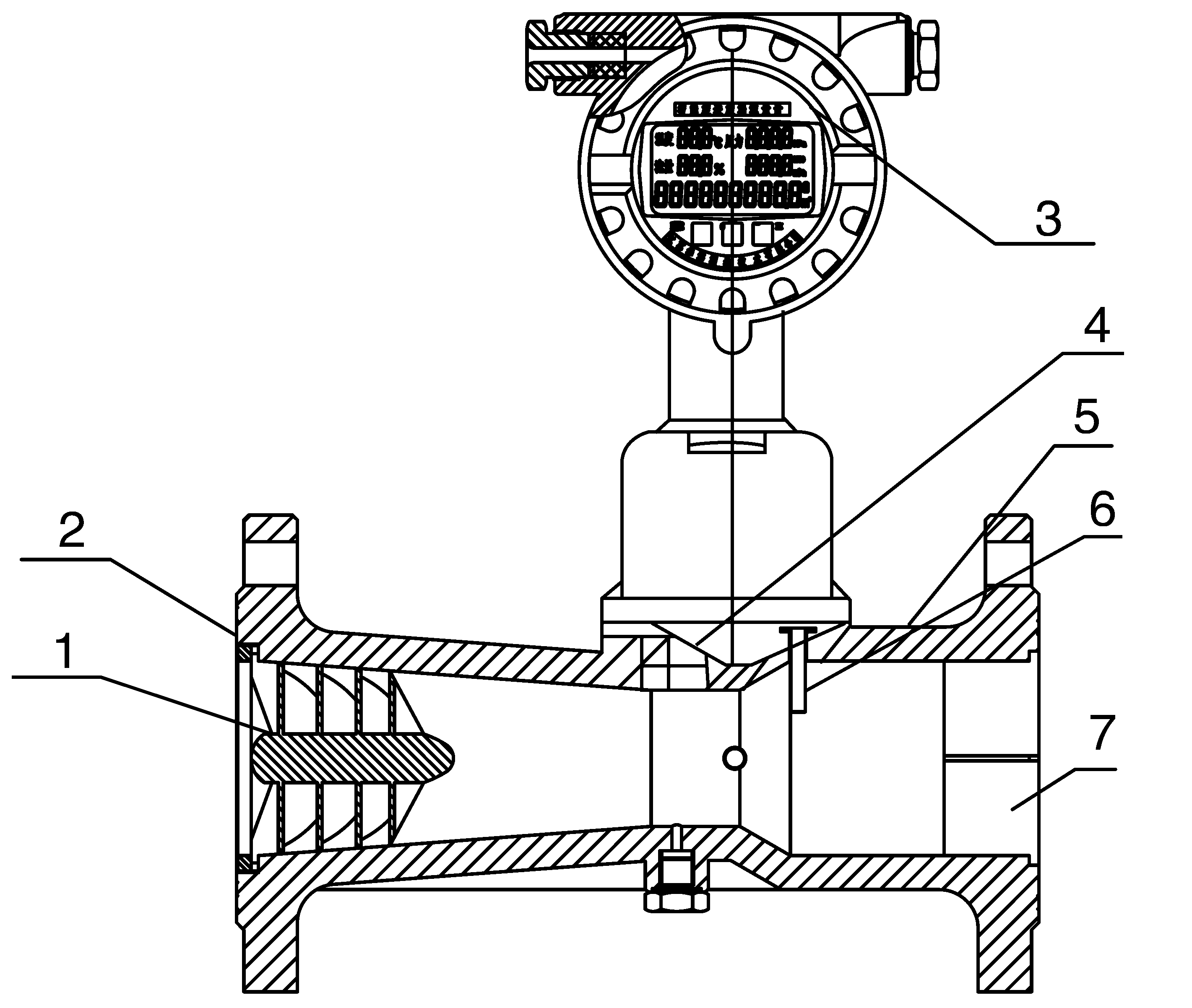

流量計由以下七個基本部件組成(圖1):

1.旋渦發生體、

2.殼體、

3.旋進旋渦流量計積算儀(原理見圖3)、

4.溫度傳感器、

5. 壓力傳感器、

6.壓電晶體傳感器、

7.消旋器

2.2工作原理

流量傳感器的流通剖面類似文丘利管的型線(圖2)。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的智能旋渦流。當流體進入擴散段時，智能旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，***在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。

主要技術參數與功能

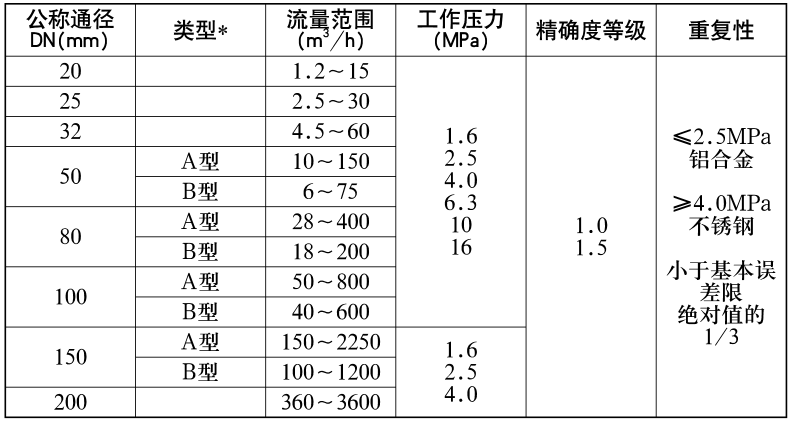

3.1流量計規格、基本參數和性能指標(見表1)表1

注:1.準確度:為溫度、壓力修正后的系統精度;

    2.A、B用以區別相同通徑不同流量范圍。

3.2標準狀態條件:P=101.325KPa，T=293.15K

3.3使用條件:

環境溫度:-30℃～+65℃

相對濕度:5%～95%

介質溫度:-20℃～+80℃

大氣壓力:86KPa～106KPa
