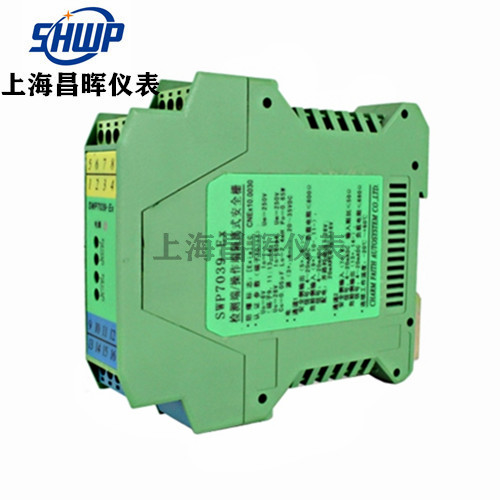

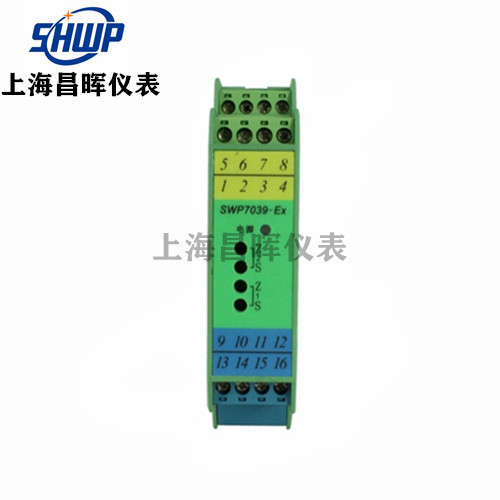

SWP7039-Ex隔離式安全柵
規格參數
說 明
通道數
2
防爆標記
[Exia]ⅡC
適應場所
安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。
供電電壓
20～35VDC
功耗
≤3.1W（24V供電，20mA輸出時）
危險區信號
通道1
輸入信號：4～20mADC
配電：
電流為20mA時，配電電壓≥16V
配電回路開路時，配電電壓≤26V
正常工作電流≤25mA
通道2
輸出電流：4～20mADC
負載電阻：0～680Ω
輸出電壓：1～5VDC
輸出阻抗：<10Ω
輸出負載：≥10KΩ
安全區信號
通道2輸入信號：4～20mADC
電源保護
電源反向保護
輸出精度
0.2%F.S
溫度漂移
0.01%F.S/℃
儀表結構
尼龍塑殼結構
重量
約150g
適用現場設備
通道1：二線制、三線制變送器、電流源信號
通道2：二線制閥門定位器、電氣轉換器等
型號規格
附加碼
SWP7039-Ex
/□
一路檢測端，一路操作端
通道1輸出類型
/I
通道1：4～20mA輸出(安全區)
/V
通道1：1～5 V 輸出(安全區)
通道2輸出類型
通道2：4～20mA輸出(危險區)
通道2：1～5 V 輸出(危險區)
備注：如用戶訂貨不指定通道輸出類型，將按輸出類型為4～20mA生產并出廠。
