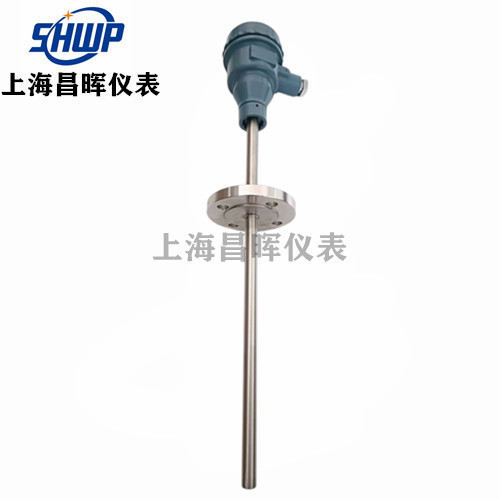

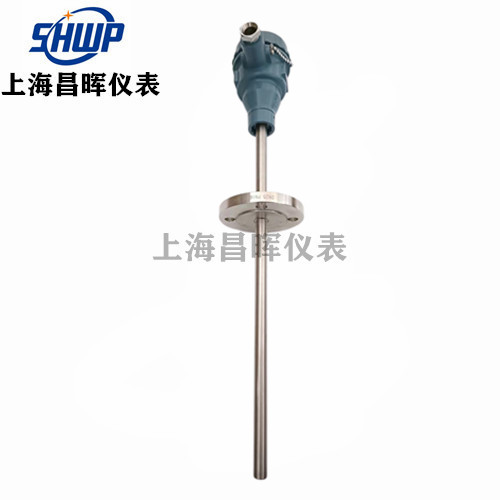

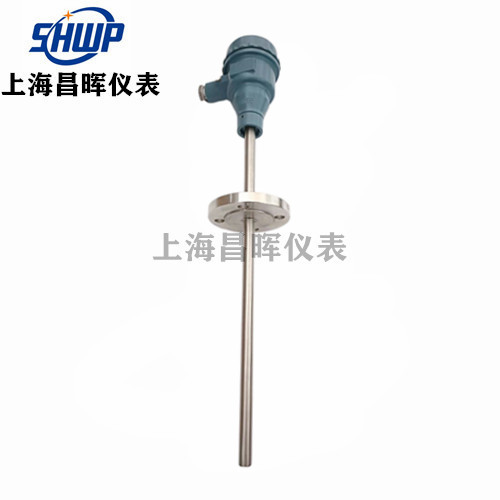

隔爆熱電阻簡介

工業用隔爆熱電阻是中低溫區常用的一種溫度檢測儀表。熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。它可以直接測量各種生產過程中從-200℃至500℃范圍內的易燃、易爆等液體、氣體及固體表面的溫度，還可以和顯示儀表、記錄儀表和電子調節器配套使用。

隔爆熱電阻主要技術參數

◆測量范圍：-200~500℃

◆精度等級：A級，B級

◆防爆等級：dⅡBT4，dⅡCT4，dⅡBT6，dⅡCT6

◆熱電阻接線：二線制接線，三線制接線，四線制接線

◆熱響應時間：在溫度出現階躍變化時，熱電阻的輸出變化至相當于該變化的50%，所需

要的時間稱為熱響應時間，用T0.5表示

◆熱阻阻公稱壓力：一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和種類等有關

◆熱電阻最小置入深度：應不小于其保護管外徑的10-15倍（特殊產品例外）

◆熱電阻自熱影響：通過熱電阻中測量電流5mA時，測得的電阻增量換算成溫度值應不大于0.30℃

◆熱電阻絕緣電阻：常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度在15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ

◆防護等級：IP54

隔爆熱電阻工作原理

隔爆熱電阻和裝配式熱電阻的結構，原理基本相同，所區別的是，隔爆型產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準，所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆。
