一、基本參數

1. 電源：110VAC 60HZ,220VAC 50HZ,240VAC 50Hz,24VAC 50HZ,24VDC

2. 消耗功率：3W，1.5W(XR8□用)

3. 接點容量：SPDT 5A/250VAC， 3A/250VAC(XR8□)

4. 葉片轉速：1R.P.M

5. 耐電壓：AC 1500V×1minute

6. 測量扭矩：0. 05～0.1N·m，0.003～0.01N·m(XR8□)

7. 適用比重：0.5g/cm3以上，0.3g/cm3(XR8□)以上

8. 接續方式：牙口1"PF、3/4"PF(XR8□)，法蘭JIS 2-1/2"x5kg/cm2(其它可依需求訂制)

二、工作原理

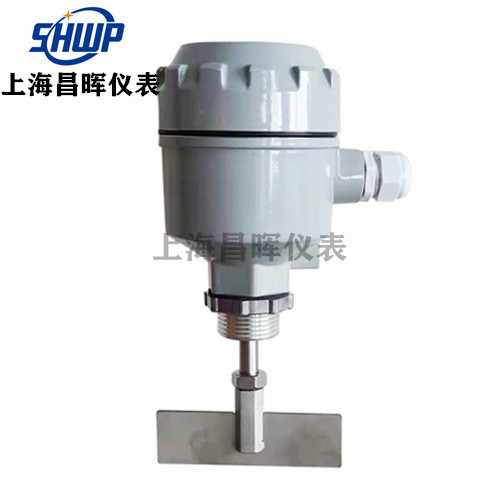

阻旋式料位開關之葉片是利用傳動軸與離合器相接，在未接觸物料時，馬達保持正常運轉；當葉片接觸物料時，馬達電源斷開并停止轉動，機構同時輸出一接點信號而測出料位高度。

三、安裝使用注意事項

1. 水平安裝時，將開關以水平向下呈15℃～20℃之夾角安裝，以減少物料的沖擊。

2. 如圖1所示接線盒入線口必須朝下，電纜固定螺母必須鎖緊。

3. 送電時應確認使用電壓正確。

4. 被控制線路負載必須與開關接點容量相匹配。

5. 安裝產品附近應避免有架橋破壞器或振動馬達。
