26G雷達物位計產品概述

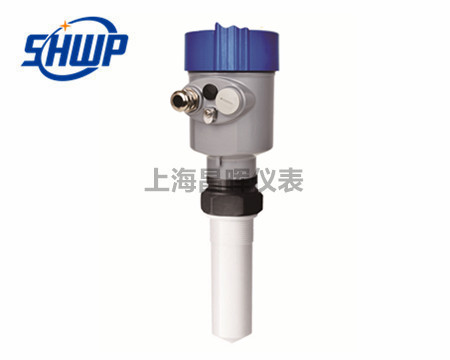

80X系列傳感器是26G高頻雷達式物位測量儀表，測量最大距離可達80米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。

26G雷達物位計產品原理

雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

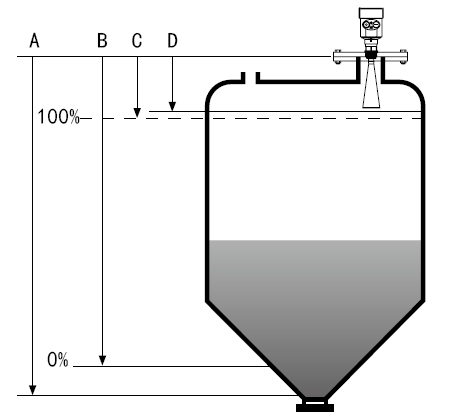

A 量程設定  B 低位調整   C 高位調整   D 盲區范圍

測量的基準面是：螺紋底面或法蘭的密封面。

注：使用雷達物位計時，務必保證最高料位不能進入測量盲區（圖中D所示區域）。

26G雷達物位計特點：

?天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。

?幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。

?嚴重粉塵環境對高頻物位計工作影響不大。

?波長更短，對在傾斜的固體表面有更好的反射。

?波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。

?測量盲區更小，對于小罐測量也會取得良好的效果。

?高信噪比，即使在波動的情況下也能獲得更優的性能。

?高頻率，是測量固體和低介電常數介質的最佳選擇。
