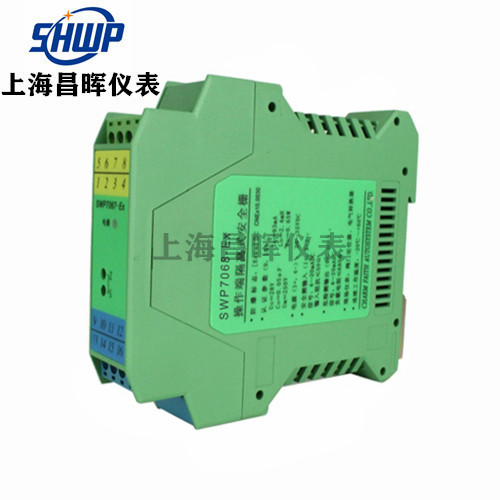

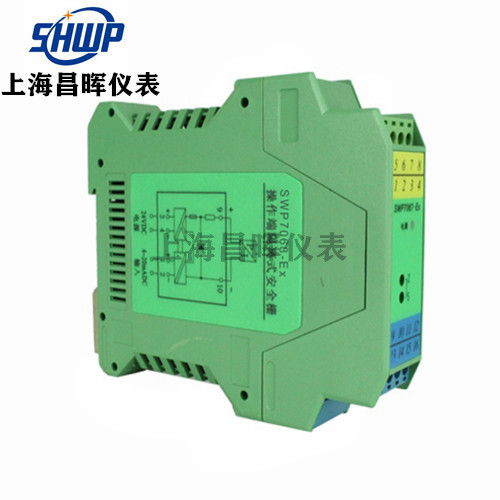

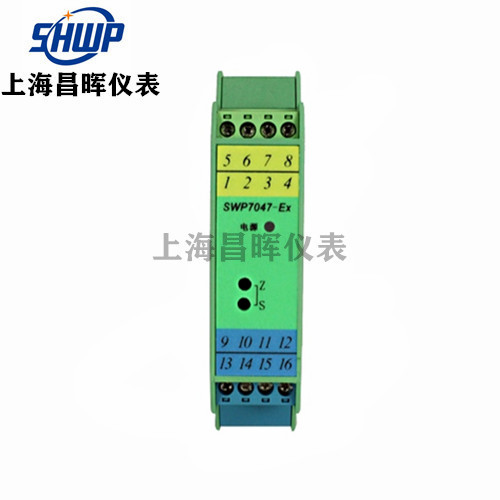

昌暉儀表隔離式安全柵
規格參數
說 明
防爆標記
[Exia]ⅡC
適應場所
安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。
供電電壓
20～35VDC
電源功耗
（24V供電，20mA輸出時）：
≤1.5W（SWP7067-Ex、SWP7068-Ex）
≤2.8W（SWP7037-Ex、SWP7168-Ex）
≤3.0W（SWP7038-Ex、SWP7069-Ex）
危險區信號
輸入信號：4～20mADC 或 輸入信號：1～5VDC
安全區信號
輸出電流：4～20mADC
負載電阻：0～680Ω
輸出電壓：1～5VDC
輸出阻抗：<10Ω
輸出負載：≥10KΩ
電源保護
電源反向保護
輸出精度
0.2%F.S
溫度漂移
0.01%F.S/℃
儀表結構
尼龍塑殼結構
重量
約150g
適用現場設備
二線制閥門定位器、電氣轉換器等
型號規格
附加碼
SWP7067-Ex
/□
一進一出
4～20mA輸入
(安全區)
SWP7037-Ex
/?
一進二出
SWP7038-Ex
二進二出
SWP7068-Ex
1～5 V輸入
SWP7168-Ex
SWP7069-Ex
通道1輸出類型
/I
通道1：4～20mA輸出(危險區)
/V
通道1：1～5 V 輸出(危險區)
通道2輸出類型
通道2：4～20mA輸出(危險區)
通道2：1～5 V 輸出(危險區)
備注：如用戶訂貨不指定通道輸出類型，將按輸出類型為4～20mA生產并出廠。
