通道數

一進二出

防爆標記

[Exia]ⅡC

適應場所

安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。

供電電壓

20～35VDC

功耗

≤2.3W（24V電源，20mA輸出時）

危險區信號

熱電偶

信號類型量程范圍

 B500～1820℃

S-50～1769℃

K-50～1372℃

E-50～1000℃

T-200～320℃

J-50～1200℃

WRe(3-25)0～2300℃

熱電阻

信號類型量程范圍

CU50-50.0～150.0℃

PT100-199～850℃

PT100.1-199.9～320.0℃

（用戶定貨時需指定信號類型和量程）

安全區信號

電流輸出：4～20mADC

負載電阻：≤800Ω

電壓輸出：1～5VDC

負載電阻：≥10KΩ

(用戶定貨時需選擇電流或電壓輸出)

電源保護

電源反向保護

輸出精度

0.3%F.S

溫度漂移

0.01%F.S/℃

儀表結構

尼龍塑殼結構

重量

約150g

適用現場設備

二線制、三線制變送器、電流源信號

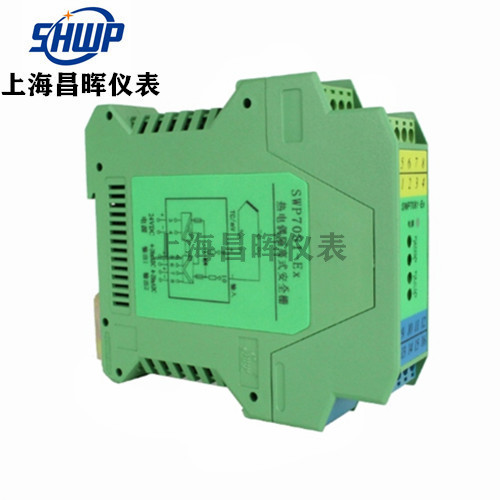

SWP7081-Ex

/□

/□

/□

熱電偶隔離安全柵

輸入類型

/B

B(量程范圍：500～1820℃)

/S

S(量程范圍：-50～1769℃)

/K

K(量程范圍：-50～1372℃)

/E

E(量程范圍：-50～1000℃)

/T

T(量程范圍：-200～320℃)

/J

J(量程范圍：-50～1200℃)

/W

WRe(3-25) (量程范圍：0～2300℃)

通道1輸出類型

/I

通道1：4～20mA輸出(安全區)

/V

通道1：1～5 V 輸出(安全區)

通道2輸出類型

/I

通道2：4～20mA輸出(安全區)

/V

通道2：1～5 V 輸出(安全區)

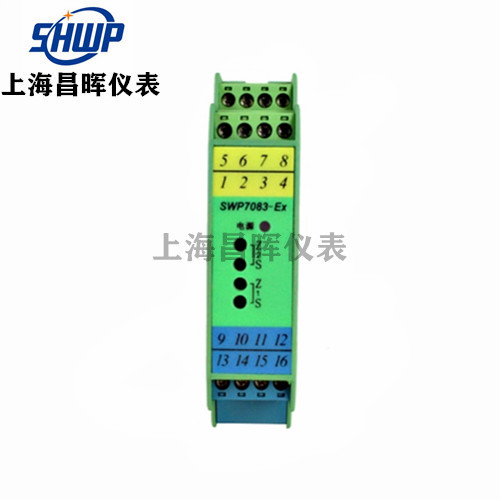

SWP7083-Ex

/□

/□

/□

熱電阻隔離安全柵

輸入類型

/CU50

Cu50(量程范圍：-50～150℃)

/Pt100

Pt100(量程范圍：-199～850℃)

/Pt100.1

Pt100.1(量程范圍：-199.9～320.0℃)

通道1輸出類型

/I

通道1：4～20mA輸出(安全區)

/V

通道1：1～5 V 輸出(安全區)

通道2輸出類型

/I

通道2：4～20mA輸出(安全區)

/V

通道2：1～5 V 輸出(安全區)
