輸入

信號

模擬量輸入

熱電偶：標準熱電偶—B、S、K、E、J、T、We等

電阻：標準熱電阻—Pt10、Pt100、Cu50、Cu100 遠傳壓力電阻等

電壓：0-5V、1-5V

電流：0-10mA、4-20mA

輸出

信號

開關量輸出

繼電器控制輸出—帶回差，觸點：AC 220V/3A DC 24V/5A（阻性負載）

可控硅控制輸出—SCR（可控硅過零觸發脈沖）輸出，400V/0.5A

固態繼電器輸出—SSR（固態繼電器控制信號）輸出，6-9V/0.05A（電壓不可調）

通訊輸出

接口方式—標準串行雙向通訊接口 RS-485 RS-232等

波特率—1200bps~57600kbps 儀表內部自由設定

測量精度

測量顯示精度：±0.2%FS±1字或0.5%FS±1字

測量范圍

-1999—9999字

采樣周期

0.5秒/路

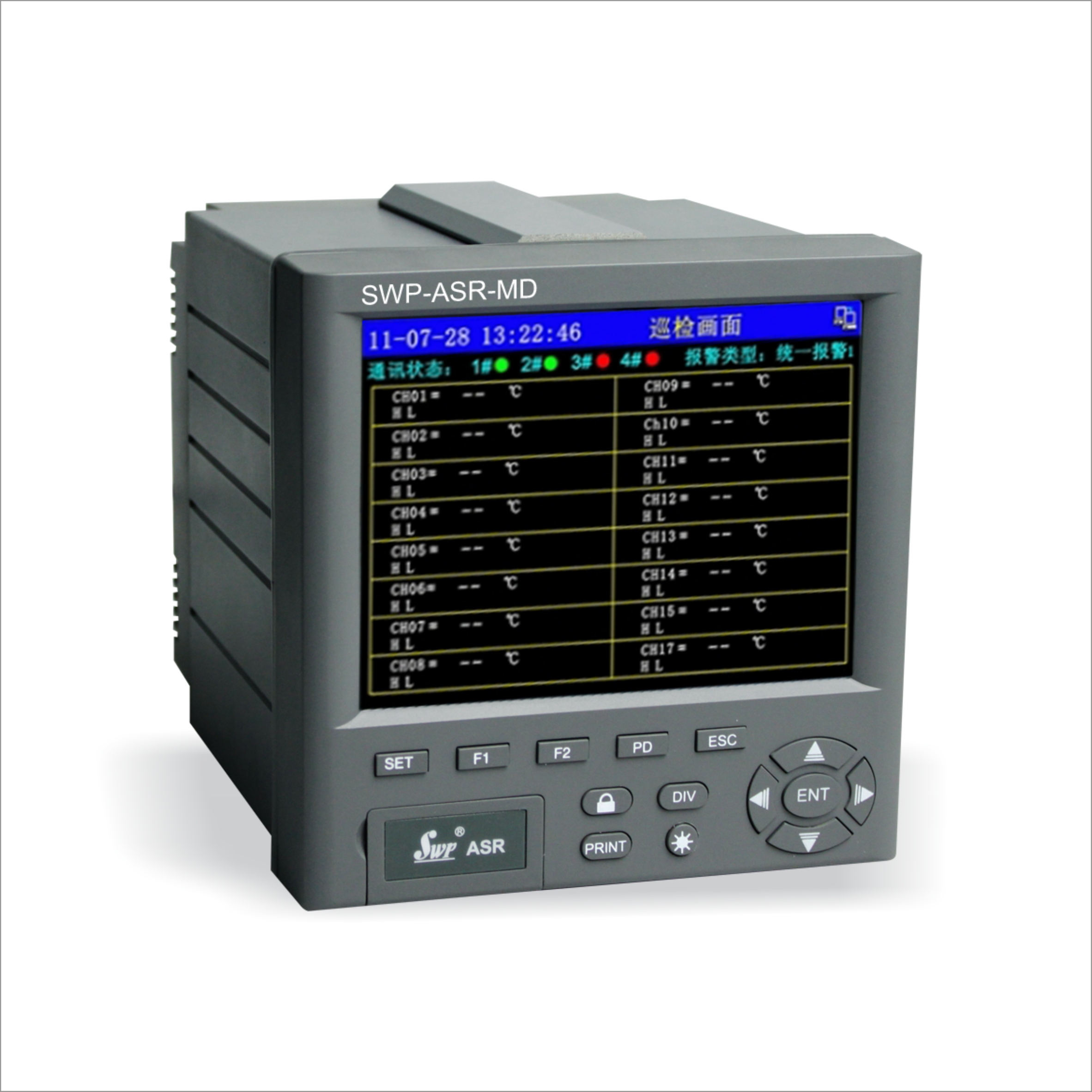

顯示方式

5.6寸LED背光大屏幕真彩液晶（320×234點陣）圖形顯示板

顯示內容可由漢字，西文，數字等組成

通過面板按鍵可完成畫面翻頁，LCD畫面可比度/亮度調整等

控制/報警

報警畫面指示，蜂鳴器提示，可選擇繼電器帶回差ON/OFF輸出

保護方式

設定參數永久保存，數據斷電保存，內置Watching Dog 電路

打印控制

直接配接各型串行打印機（如LQ-300K，TPuP系列微打等），打印接口為RS-232

打印精度

同儀表精度

參數設定

中文菜單提示，面板按鍵設定，設定參數密碼鎖定

環境溫度

-15~65℃

相對濕度

≤85RH   避免強腐蝕氣體

供電電壓

AC90-260V—開關電源

功    耗

≤15W
