產品簡介

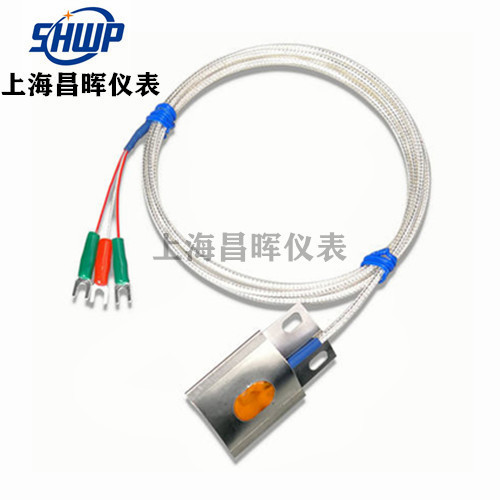

鎧裝鉑電阻是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式鉑電阻無法安裝的場合 。本廠生產的WZPK系列鎧裝鉑電阻采用引進鉑電阻測溫元件，因此，具有精確、靈敏、熱響應時間快、質量穩定、使用壽命長等優點。

鎧裝鉑電阻外保護套采用不銹鋼，內充滿高密度氧化物質絕緣體，因此，它具有很強的抗污染性能和優良的機械強度，適 合安裝在環境惡劣的場合。

鎧裝鉑電阻可用于測量-79～420℃范圍內溫度，可直接用銅導線和二次儀表相連接使用。由于它具有良好的電輸出特性 ，可為顯示儀、記錄儀、調節器、掃描器、數據記錄儀以及電腦提供精確的溫度變化輸入信號，應符合JB/T8622-1997標準。

工作原理

鎧裝鉑電阻工作原理：在溫度作用下鉑電阻絲的電阻隨之變化而變化。顯示儀表將會指示出鉑電阻產生的電阻值所對應的 溫度值。

主要技術指標

分度號Pt100：A級R0=100±0.06Ω

B級 R0=100±0.12Ω

◆量程規格

注：式中“t”為感溫元件實測溫度***值

◆公稱壓力：一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，實驗壓力一般采用公稱壓力的1.5倍。實際上， 允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

◆熱響應時間：在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%，所需的時間，稱為熱響應時間， 用T0.5表示。

◆熱電阻絕緣電阻：常溫絕緣電阻的實驗電壓可取直流10-100V任意值，環境溫度在15～35℃范圍內，相對濕度應不大于 80%，常溫絕緣電阻值應不小于100 MΩ。

◆熱電阻允許通過電流：通過鎧裝鉑電阻的測量電流不超過5mA。
